針對初學者的PADS PCB設計教程

     PADS PCB布局初學者教程將幫助您有效地探索PADS PCB軟件-從原理圖捕獲到電路板布局以及不同類型的PADS。

您可能是PCB設計的新手，或者您可能是經驗豐富的設計師。也許您的工作場所近發生的變化引入了額外的要求和責任，更不用說設計和制造高質量的PCB了。在或者，您可能有興趣學習電子領域的PCB設計方法。無論您打算做什么，本教程都將以樹立信心和精確度的方式為您提供PCB PADS設計的啟發。

1 1.什么是PADS PCB？

1.1 1.1 PADS PCB的主要功能

1.1.1原理圖和設計工具：

1.1.2可擴展性：

1.2組件數據的組織：

1.3重新處理和變體管理：

1.3.1創建FPGA優化功能的計劃過程：

1.3.2電氣規則的廣泛驗證：

1.3.3模擬仿真：

2 2.面向初學者的PADS PCB設計教程-PADS PCB版本

3 3.面向初學者的PADS PCB設計教程-使用PADS PCB設計軟件

3.1 3.1原理圖捕獲

3.2 3.2組件管理

3.3 3.2.1在原理圖中添加通用組件

3.4 3.3 PCB布局

3.4.1請記住，任何PADS的PCB布局版本都包含PADS原理圖。

4 4.為什么要選擇PADS PCB？

4.1 PADS PCB設計教程初學者的終想法

以下為正文：

1.什么是PADS PCB？

PADS是Mentor Graphics開發的印刷電路板設計軟件。該軟件提供三種不同版本：標準版，標準加版和專業版。

1.1 PADS PCB的主要功能

原理圖和設計工具：

PADS PCB通過組件選擇和認證提供分級的原理圖捕獲。

可擴展性：

隨著技術規范和設計復雜性的不斷提高，您可以向應用程序中添加其他任務，以確保它與您的設計要求保持同步。

1.2 組件數據的組織：

PADS PCB使用戶可以輕松監控組件編號，值和其他內容。PADS Starter Library包含超過11,000個組件和大量設備。

1.3 重新處理和變體管理：

此功能使您可以將一個原理圖用于眾多設計和布局測試。

創建FPGA優化功能的預定過程：

此功能將比標準方法節省多達30倍的時間。這將使上市時間和生產成本小化。

電氣規則的廣泛驗證：

PADS PCB具有有用且準確的設計規則檢查功能。該功能檢查并確認復雜的設計規則，例如電磁規則。

模擬仿真：

PADS PCB包含具有詳細審查的電路模型。這將幫助您模擬等效，混合信號和技術電路。

2.面向初學者的PADS PCB設計教程-PADS PCB版本

如上所述，PADS PCB軟件有三種不同版本。這些版本具有不同的功能，Mentor Graphics的開發人員已為各種終用戶設計了它們。在本教程中，我們將以PADS標準為例。

3.面向初學者的PADS PCB設計教程-使用PADS PCB設計軟件

訪問PADS PCB網站免費下載版本。如果找不到官網的讀者，可以留言，這里不能發鏈接。

為了確保在將爐灶放置在外殼中時不會發生物理損壞，其電氣和機械布置必須考慮到組件許可。此外，在設計過程中還需要考慮機械方面。另外，請確保電氣和機械運動之間的正確通信，以使設計正確地對準制造。因此，您避免進行的修改，因?yàn)檫@會浪費更多的資源和時間。

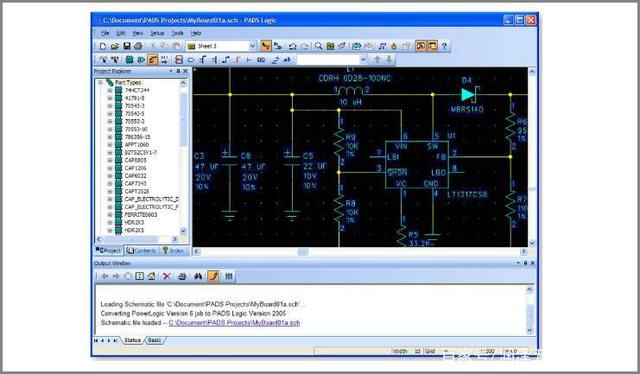

3.1原理圖采集

輪廓基本上是您設計的圖形插圖。它具有連接性，組件的特征數據和設計規則。原理圖可幫助您提取多種格式的信息，例如網絡連接列表，BoM，將輸入到模擬器中的信息以及設計圖形。作為一個漸進式設計數據庫，它承載了實際組件，組件的特性，值和公差的互連。

首先，轉到您的PADS主頁，然后單擊“創建”選項卡以捕獲原理圖。

然后，設置所選所有組件的特性。該軟件在右側提供了一個示例。同樣重要的是要意識到應用程序頂部的工具欄具有各種功能和屏幕。您可以充分利用它們來創建定制設計。

捕獲原理圖后，您可以確認電路設計正常。導航到“庫”部分，按“通用”，然后從中央庫中選擇“同步”功能，以查看電路中有問題的部分。發生故障的部件始終顯示黃色警告。

3.2組件管理

借助PADS PCB Design的組件管理，您可以從單個電子表格中訪問任何組件信息。您不必?fù)?dān)心數據冗余，大量庫或耗時的功能。還請記住，PADS PCB Design可以通過基于行業的ODBC輕松地與其他業務部件和MRP數據庫合并。這使物理上分散的設計人員能夠快速訪問關鍵組件數據。該軟件還可以同步和更新數據庫，從而避免了昂貴的重新設計和其他可能不會引起注意的問題。

請記住，您可以通過多種方式使用PADS PCB布局組件管理器。如果要查找單個組件，則基本上只需輸入搜索條件，應用程序就會顯示所有可用的組件。不過，您可以通過輸入其他信息（例如三態輸出）來縮小搜索范圍。該軟件還會在每次搜索后顯示符合詳細條件的參與者的數量。

如果要查看和選擇組件，請?jiān)诹慵芾黼娮颖砀裰袡z查所有參與者組件及其對應的參數。請注意，您可以使用電子表格中的直接鏈接來訪問所有組件數據表。這樣，您可以獲得有關組件的完整信息。選擇它們后，可以很容易地將零件直接實例化到原理圖中。

3.2.1在原理圖中添加通用組件

如果要選擇電路板的制造商，請選擇零件，軟件將自動顯示所有可用的PCB制造商。該軟件將基于各種參數顯示信息，例如交貨時間，成本，庫存水平等。選擇之后，您可以在通用原理圖零件中標注零件的特殊方面。

您也可以使用PADS來驗證電路設計的可靠性。這樣，您將確保每個原理圖信息都與業務目錄一致。此外，PADS零件管理還會告訴您尚未專門標記的設計組件。它還將自動解釋任何錯誤的屬性數據。

同樣，您可以借助PADS探索特定的重用塊。該工具可以輕松獲取合適的可回收設計并將其集成到其他方案中。

3.3 PCB布局

必須注意的是，無論電路如何，都可以利用PADS PCB Design的創新設計功能來快速有效地制造PCB。設計的復雜性無關緊要；PADS PCB Design可以快速，輕松地處理整個設計過程。

使用物理設計證明，生產設置和增強的3D輪廓來更快地創建設計。通過在原理圖和設計之間進行全面的交叉檢查，PADS將使您更快地完成項目。重要的是，您將減少轉彎次數并獲得優質的終產品。PADS Standard Plus提供的另一個好處是提供了非常規選擇，可提供板載芯片支持，省時的DFT審核和超高速搜索指南。

請記住，任何PADS的PCB布局版本都包含一個PADS原理圖。

但是，專業版的PADS具有雙重許可設計，其中包括Xpedition PCB的功能。

完整的三維電路板顯示器包括零件，焊盤，走線，焊料，掩模和其他組件。真實感視圖使您可以在生產終產品之前對PCB進行準確的評估。此外，三維可視化還提供了PCB內部層堆積的直接視圖。這為您提供了能勝任地創建自定義車牌所需的詳細信息。

，您可以估算物體之間的小距離，以確定與物體之間的距離或距離。同樣，您可以自由地將蓋板，散熱器和其他機械功能部件插入PADS，并檢查它們是否匹配良好。

從頭開始創建新設計將需要您密切注意幾個注意事項。眾所周知，設計PCB是一項不斷進行的設計分辨率和偏移量調整活動。在設計過程的每個步驟中，您都需要仔細研究各種設計元素和替代方案。

4.為什么要選擇PADS PCB？

熱評估：PADS PCB集成了熱評估，可讓您檢查PCB級別的溫度映射和設計問題。

電源完整性測試是一項獨特功能，即使在安裝之前，它也可以幫助您識別電源循環問題。此外，它還可以檢測IP丟棄。

PADS PCB Design Multi-Trace HSD與超高速設計功能和程序任務很好地集成在一起，以地縮短設計時間。

PADS PCB提供了AMS云模擬服務，可提供準確的結果。

PADS PCB設計教程初學者的終想法

PADS PCB Design解決了大多數技術設計問題，并利用工具和環境來解決這些問題。幫助您完成苛刻的設計程序，使您脫穎而出。使用PADS PCB，您有信心擁有合適的設計軟件和工具來滿足您當前和將來的設計要求。
