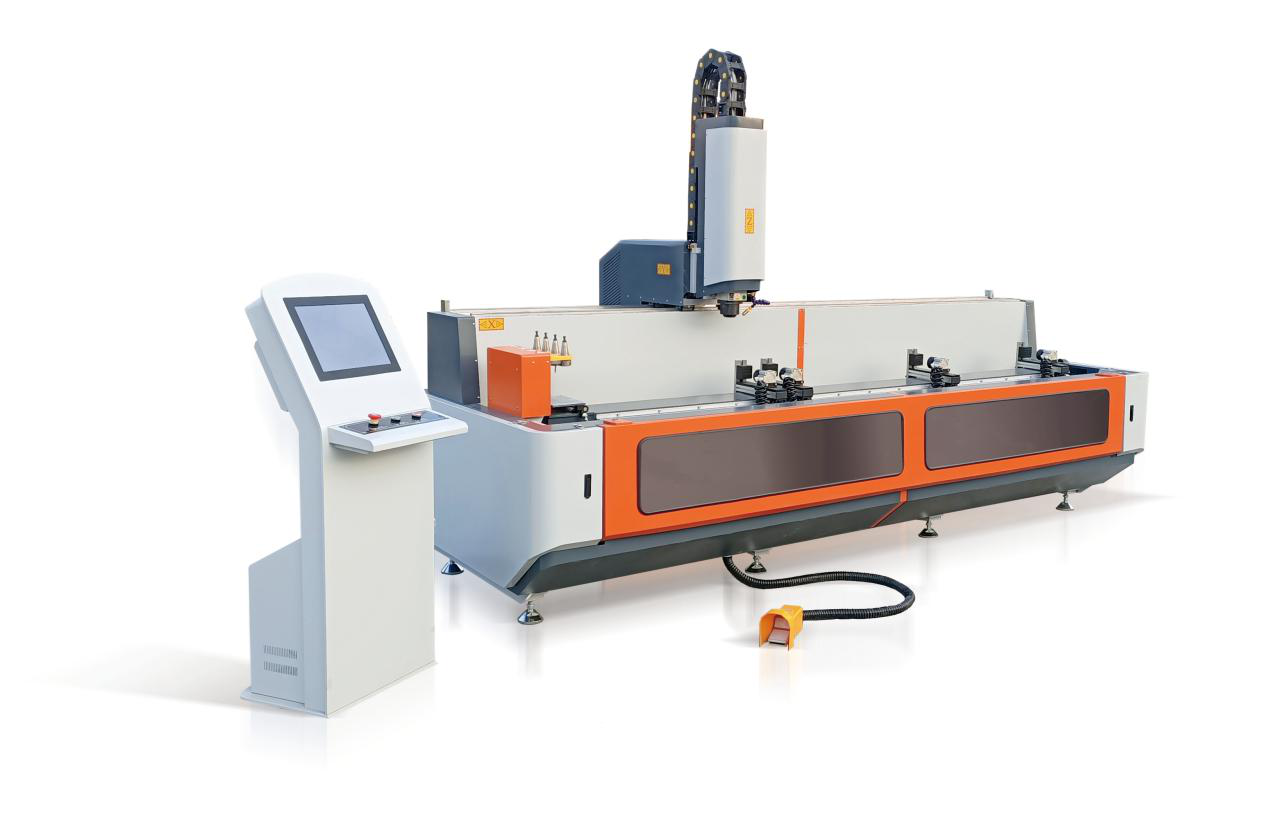

加工性能及特點：采用FC智能工控機結合專業控制系統軟件，四工位換刀，友好人機界面，設備操作簡單、方便；適用于120mm*120mm鋁合金型材、工業鋁材等輕質合金以及V-PVC型材的銑削、鉆孔等加工；采用高精度直線運動副、滾珠絲桿，保證運行平穩，具有較高的定位及加工精度；采用高品質高速變頻換刀電主軸，確保加工穩定性，轉動穩定，噪音小，切削能力強；具有程序保存功能，使用方便快捷；工作臺運動方式，可實現內外90°、水平180°三面自動翻轉；工件夾具左右可移動。
設備配置：
名稱
S3000FZ-4H刀庫
控制系統
FC智能工控機
觸摸屏
15寸
觸摸屏 安裝位置
外置
繼電器
歐姆龍集成/上海
電磁閥
巨開24V/浙江/亞德客/臺灣
接近開關
歐姆龍
驅動電機
米格/伺服電機
驅動器
賽孚德/伺服驅動器
開關電源
臺達/臺灣
低壓電器
正泰
電纜
屏蔽
主軸電機/換刀/功率
HQD風冷6KW
變頻器
眾辰
減速機
日本/多摩川或德國/紐格爾
氣缸
百帝/亞德客
導軌
TBI/臺灣
絲杠
齒條
5級研磨高精度
X軸絲杠連接方式
彈性聯軸器/直連
床身/鈑金
加重/退火/CNC加工
機頭
鋁合金/鑄鋁/CNC加工
旋轉工作臺
雙矩管焊合/退火
保修期2年
系統/驅動器/驅動電機/變頻器
翻轉角度
內/外90°、水平180°
設備外形尺寸/mm
3750*1450*2100
有效加工范圍mm
內翻150*110；外翻150*150；0面150*150
設備加工行程范圍/mm
X軸行程2900；Y軸行程320；Z軸行程300
X/Y快移速度
60000-70000mm/min
數值
輸入電壓
380V50HZ
工作氣壓
0.6-0.8MPA
總功率
8.5KW
耗氣量
100L/min
銑刀轉速
8000-24000r/min
主軸功率
6KW
X軸行程
2900MM
X軸速度
0-60M/min
Y軸行程
320MM
Y軸速度
Z軸行程
300MM
Z軸速度
外形尺寸
3700*1700*2400
質量
1200KG
